HJE23A-80A Совместимо с двухканальным реле фиксации UC2

Интегрированное проектирование: Одно реле объединяет два независимых переключателя, обеспечивая синхронное или временное управление, что значительно упрощает конструкцию схемы и экономит место на печатной плате и системные затраты.

Основная экономия энергии: Благодаря технологии магнитной защелки электроэнергия потребляется только во время переключения, а в режиме ожидания потребление энергии практически равно нулю, что делает ее идеальным выбором для экологически чистых энергосберегающих систем.

Высокая грузоподъемность: Каждый канал поддерживает сильноточные нагрузки 80 А, а дугостойкие и долговечные контакты обеспечивают стабильное и надежное переключение между двойными нагрузками.

Стандартная сертификация: Строгое соответствие международным стандартам UC2, обеспечение безопасности продукции и глобальной совместимости.

Основные области применения: Широко используется в интеллектуальных счетчиках, многоканальных зарядных устройствах, автоматических переключателях (ATS) и оборудовании управления промышленной автоматикой.

• Двухфазные два комплекта контактов с возможностью переключения 80 А
• Очень минимальное потребление энергии от катушки
• Режим вывода нагрузки: 1 вход 2 выхода, 3 входа 4 выхода
• 4KVдиэлектрическая катушка прочности для контакта
• Соответствует IEC-62055-31UC2

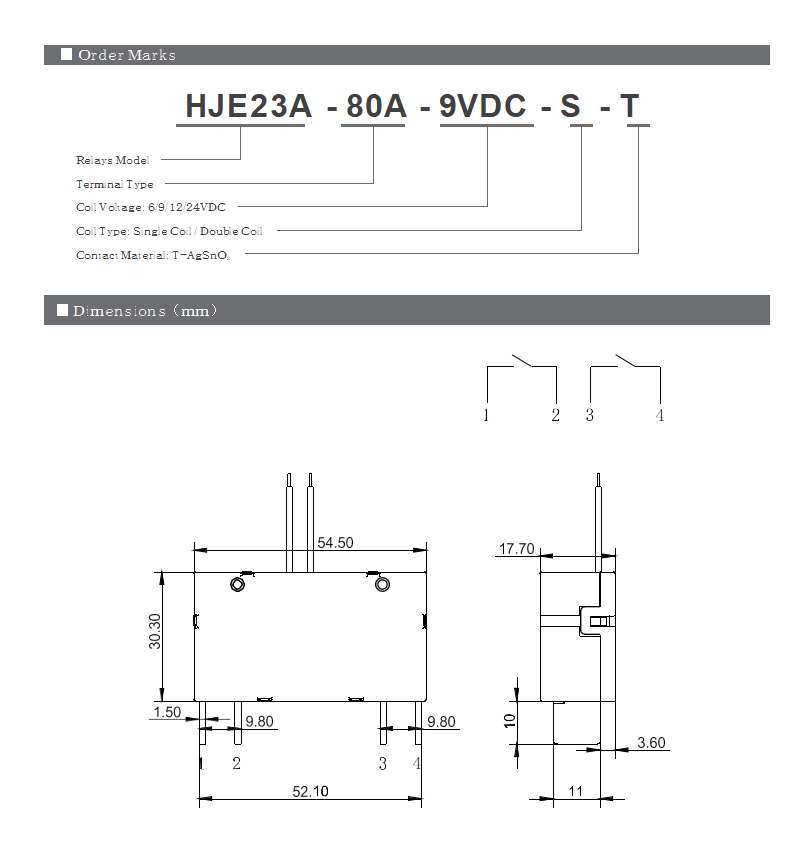

• Контурные размеры (54,5×30,3×17,6)мм
• Соответствует RoHS

Примечания к заявке

1. Все реле поставляются в “закрытом” положении. Вполне возможно, что во время транспортировки или окончательной сборки реле может изменить свое состояние на “открытое” положение. Поэтому рекомендуется, чтобы все реле были установлены в желаемое состояние реле с помощью источника питания.

2. Для поддержания “открытого” или “закрытого” состояния реле напряжение катушки должно достигать номинального напряжения. Ширина импульса должна в 5 раз превышать время работы, чтобы обеспечить правильное изменение состояния. Не подавайте питание на оба T1, T, 2 и T3 одновременно на двойной катушке и не подавайте питание на катушку дольше 1 минуты (это может привести к повреждению катушки).

3. Реле имеют полярность; если потребности пользователя отличаются от информации, свяжитесь с нами.

4. Реле для проверки и использования на заводе должно быть организовано таким образом, чтобы предотвратить повреждение завода из-за повреждения товара, должно быть строгое различие между обычным продуктом и не должно использоваться.
