HJE33A-80A Государственная сетка Однофазное реле фиксации

Основные характеристики: Использует передовую технологию магнитной фиксации для высокой точности и быстрого реагирования; чувствительно обнаруживает трехфазные аномалии тока и напряжения; может похвастаться низким энергопотреблением, длительным сроком службы и высокой стабильностью; компактная конструкция, простота установки и адаптируемость к высоким температурам, высокой влажности и электромагнитным помехам.

Сценарии применения: Широко используется на подстанциях, в распределительных сетях и промышленных системах электрического управления для защиты от перегрузки, сигнализации короткого замыкания и других функций релейной защиты. Это важнейшее устройство для обеспечения безопасной и стабильной работы энергосистем.

• Трехфазный / Три комплекта контактов с возможностью переключения 80 А
• Применяется к трехфазному счетчику энергии государственной сети
• Режим вывода нагрузки: 1 вход 2 выхода, 3 входа 4 выхода, 5 входов 6 выходов
• 4KVдиэлектрическая катушка прочности для контакта
• Соответствует IEC-62055-31UC2

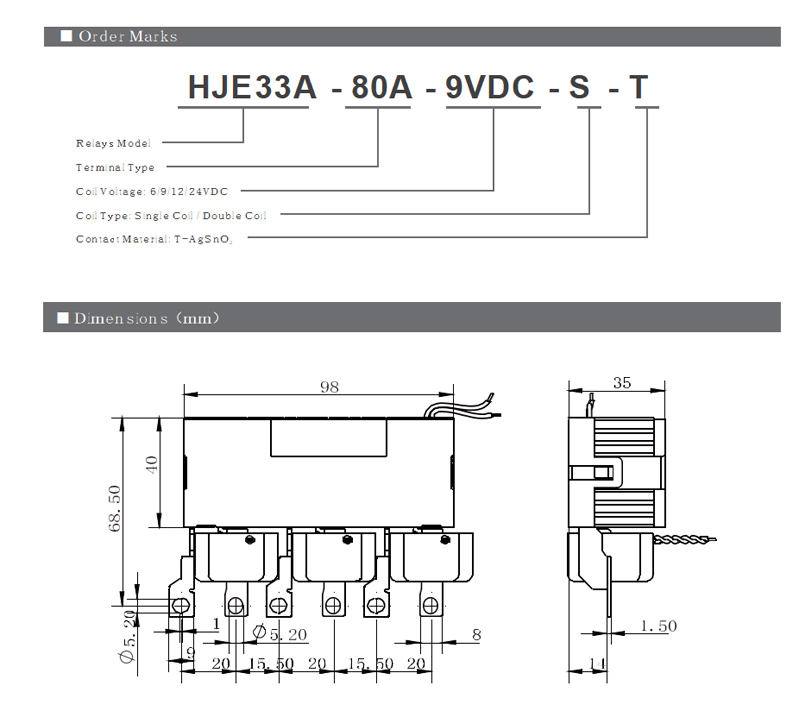

• Контурные размеры(96×40×34)мм
• Опционально со вспомогательным переключателем
• Соответствует RoHS

Примечания к заявке

1. Все реле поставляются в “закрытом” положении. Вполне возможно, что во время транспортировки или окончательной сборки реле может изменить свое состояние на положение “открыто”. Поэтому рекомендуется, чтобы все реле были установлены в желаемое состояние реле с помощью источника питания.

2. Для поддержания “открытого” или “закрытого” состояния реле напряжение катушки должно достигать номинального напряжения. Ширина импульса должна в 5 раз превышать время работы, чтобы обеспечить правильное изменение состояния. Не подавайте питание на оба Т1, Т2 и Т3 одновременно на двойной катушке и не подавайте питание на катушку дольше 1 минуты (может произойти повреждение катушки).

3. Реле имеют полярность; если потребности пользователя отличаются от информации, свяжитесь с нами.

4. Реле для проверки и использования на заводе должно быть организовано таким образом, чтобы предотвратить повреждение завода из-за повреждения товара, должно быть строгое различие между обычным продуктом и не должно использоваться.
