Интегрированное реле фиксации HJE32A-100A с шунтом/CT для измерителя на DIN-рейку 7P

Высокая интеграция, преимущество экономии места: Благодаря интеграции функций трех независимых реле в один блок его размер уменьшается более чем на 50%! Это освобождает ценное пространство в конструкции вашего счетчика на DIN-рейке 7P, обеспечивая более высокую плотность функциональных компоновок.

Высокая производительность, постоянная стабильность: Благодаря высокой токовой нагрузке 100 А он легко справляется с трехфазными нагрузками промышленного класса, обеспечивая абсолютную надежность и точность измерения подачи питания на оборудование.

Основные сценарии применения: Специально разработанный для централизованных сценариев трехфазного учета и управления электроэнергией, таких как промышленные производственные линии, крупные коммерческие комплексы и центры обработки данных, он является основным выбором для создания эффективных и компактных трехфазных интеллектуальных систем учета!

• Трехфазный / Три комплекта контактов с возможностью переключения 100 А
• Применяется к трехфазному измерителю DIN-рейки для входа и выхода внизу
• Режим вывода нагрузки: 1 вход 2 выхода, 3 входа 4 выхода, 5 входов 6 выходов
• 4KVдиэлектрическая катушка прочности для контакта
• Соответствует IEC-62055-31UC3

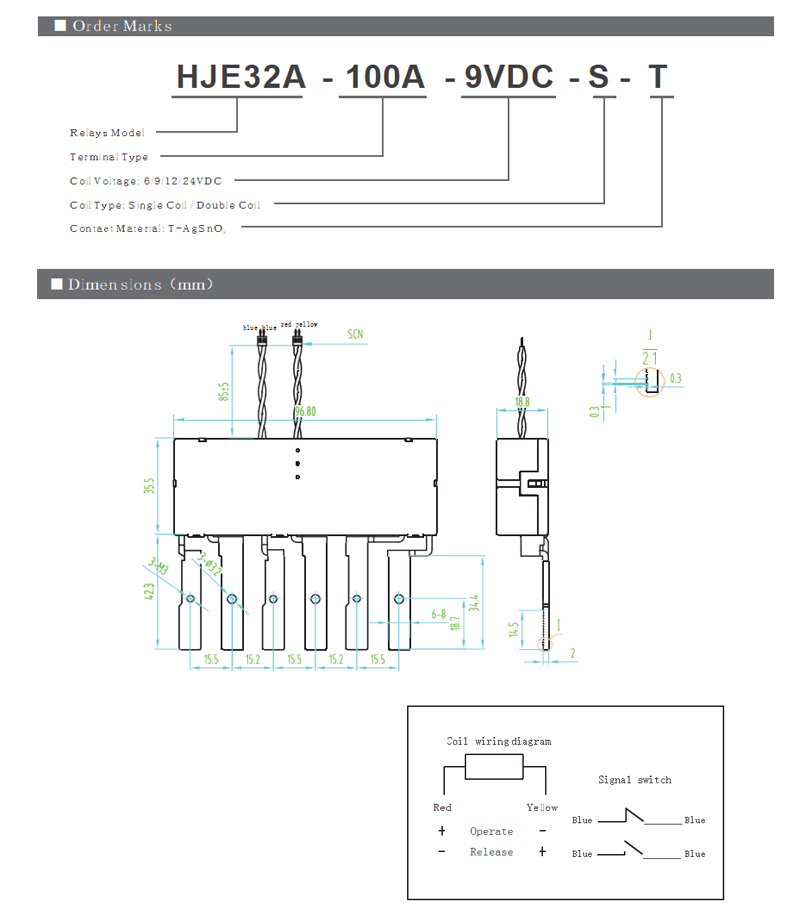

• Контурные размеры(96,8×35,5×18,8)мм
• Опционально со вспомогательным переключателем
• Соответствует RoHS

Примечания к заявке

1. Все реле поставляются в “закрытом” положении. Вполне возможно, что во время транспортировки или окончательной сборки реле может изменить свое состояние на “открытое” положение. Поэтому рекомендуется, чтобы все реле были установлены в желаемое состояние реле с помощью источника питания.

2. Для поддержания “открытого” или “закрытого” состояния реле напряжение катушки должно достигать номинального напряжения. Ширина импульса должна в 5 раз превышать время работы, чтобы обеспечить правильное изменение состояния. Не подавайте питание на оба Т1, Т2 и Т3 одновременно на двойной катушке и не подавайте питание на катушку дольше 1 минуты (может произойти повреждение катушки).

3. Реле имеют полярность; если потребности пользователя отличаются от информации, свяжитесь с нами.

4. Необходимо обеспечить проверку и использование оборудования на заводе,чтобы предотвратить повреждение завода из-за повреждения товара, а также следует проводить строгое различие между обычным продуктом и тем, который нельзя использовать.
